Secadores refrigerativos SECOTEC hasta 285 cfm

Secadores refrigerativos de aire con controles de ahorro energético para puntos de rocío estables

Los secadores refrigerativos SECOTEC de las series TA – TD (*) secan el aire comprimido hasta alcanzar un punto de rocío de 3°C (37°F ), y lo hacen a bajo costo gracias a su eficiente control por almacenamiento y adaptando su operación a la demanda. El acumulador de frío es de grandes dimensiones, lo cual le permite funcionar con un mínimo fatiga del material durante la operación y garantizar un punto de rocío estable.

  • Gran ahorro de energía en carga parcial y en los paros
  • Diseño de sistema de gran durabilidad y bajo mantenimiento
  • Versión enfriada por aire para temperatura ambiente hasta 50°C (122°F)

Sus ventajas

  • Ahorro energético:
    En operación en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad, gracias al control de ahorro energético.
  • Confiabilidad a largo plazo:
    El circuito de refrigerante de primera calidad de los secadores refrigerativos SECOTEC permite una operación confiable a temperaturas ambientales hasta +43°C (+110°F). Los separadores de condensado de grandes dimensiones y los drenajes electrónicos ECO-DRAIN garantizan una eliminación confiable del condensado en todas las etapas. El equipamiento eléctrico cumple con la norma EN 60204-1.
  • Fácil de usar:
    El diseño de la cabina está pensado para facilitar el acceso a todos los componentes, de forma que se reduzcan los costos de mantenimiento y control.

* Los secadores de esta serie contienen el gas fluorado de efecto invernadero R-513A.

El socio perfecto: el separador de aceite/agua AQUAMAT
Sistema de tratamiento de condensado KCF

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y acorde a la ley.



Detalle de los productos

SECOTEC – siempre ahorrando energía

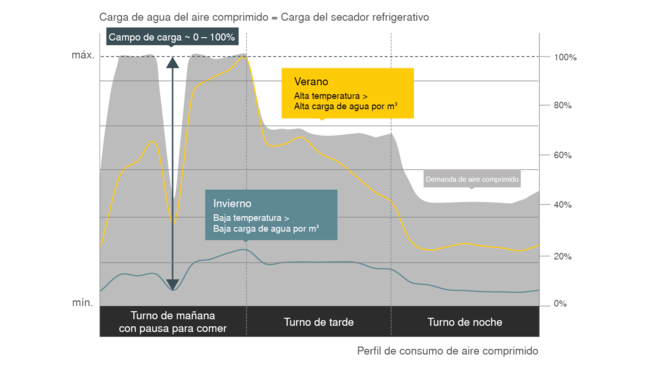

La carga que soporta un secador refrigerativo no depende solamente del flujo (superficie gris), sino también del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores refrigerativos funcionan con cargas mayores cuando la temperatura ambiental es más alta (curva amarilla), por ejemplo, en verano.

Con las temperaturas invernales (curva en azul) baja también la carga del secador refrigerativo. Los secadores refrigerativos deben diseñarse para poder operar en carga punta más una reserva suficiente para que sean capaces de responder ante las oscilaciones térmicas y ofrecer puntos de rocío estables.

Los secadores funcionan siempre en un campo de carga del 0 al 100 %, igual que sucede con el flujo y la temperatura. El ajuste del consumo de energía a las necesidades en todo el campo de carga que se consigue gracias al control SECOTEC permite conseguir un gran ahorro.

El efecto del ahorro de energía
R-513A: Agente refrigerante para un futuro confiable
R-513A

El agente refrigerante R-513A se usa en pequeñas cantidades y su suministro queda asegurado para los mantenimientos de toda la vida útil del secador refrigerativo.

Innovación:

  • En uso de gases de efecto invernadero se está sometido a reglamentos cada vez más exigentes a nivel mundial. El uso de intercambiadores de calor extraordinariamente compactos - como el SECOPACK LS - y el condensador de microcanales reducen considerablemente el consumo de agente refrigerante.
  • El potencial de efecto invernadero del agente refrigerante R-513A es mucho más bajo que el de los productos usados hasta este momento en los secadores refrigerativos.
  • R-513A es equivalente a R-134a. No es tóxico ni inflamable.

Ahorro de energía máximo gracias al control de almacenamiento

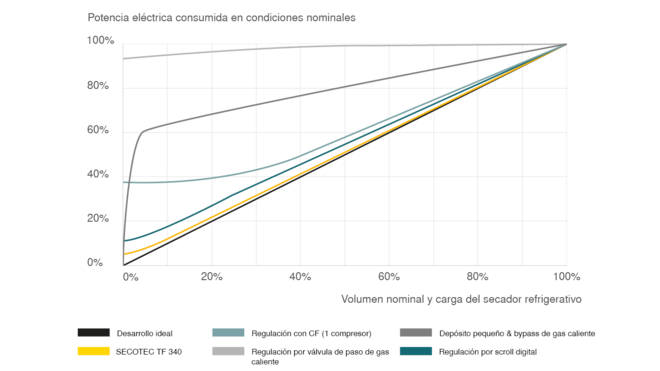

Ahorro de energía máximo gracias al control de almacenamiento con secadores refrigerativos SECOTEC

La carga de los secadores refrigerativos varía continuamente entre el 0 y el 100 %. A diferencia de como sucede con las regulaciones convencionales de carga parcial, el control de almacenamiento SECOTEC ajusta el consumo de electricidad con exactitud a todas las etapas de carga.

Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costos de electricidad con una carga media del 40 % en comparación con secadores con control por válvula de paso de gas caliente.

El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las etapas de arranque. El excelente aislamiento del acumulador hace que el consumo de energía sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación La alta capacidad del acumulador de frío seca con un desgaste reducido de los componentes.

Secado óptimo con operación con mínimo desgaste

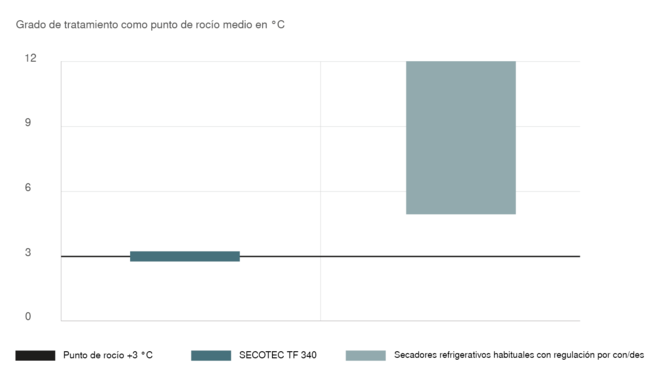

El mejor secado gracias al funcionamiento óptimo de los secadores refrigerativos SECOTEC

Los secadores SECOTEC consiguen puntos de rocío muy estables en todas las etapas de carga. El aire comprimido seco puede enfriarse hasta 38 °F (3 °C) (= punto de rocío alcanzable) sin que se condense la humedad que contiene. La red de aire comprimido y los consumidores están bien protegidos, incluso a temperaturas ambientales altas.

Los secadores refrigerativos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de refrigerante y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el desempeño de enfriamiento exigido de un modo más o menos constante. Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de refrigerante vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las oscilaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.

Los secadores refrigerativos SECOTEC operan con poco desgaste de los materiales gracias a la gran capacidad de su almacenamiento de frío. Una vez que el acumulador de frío está cargado, el compresor refrigerante y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

Diseño y funcionamiento

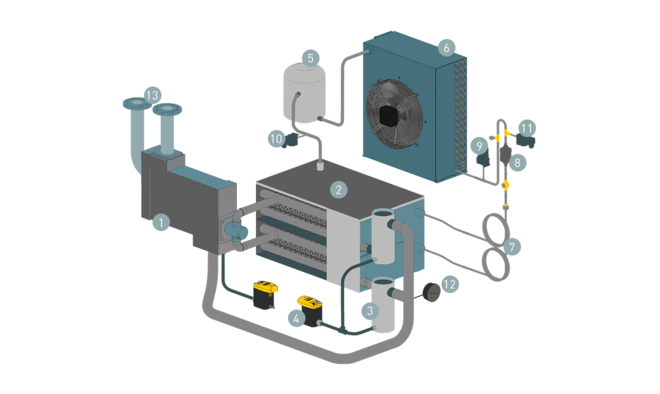

Funcionamiento y estructura de los secadores refrigerativos SECOTEC
  1. Intercambiador de calor aire/aire
  2. Intercambiador de calor aire/refrigerante con acumulador de frío
  3. Separadores de condensados
  4. Dren de condensado ECO-DRAIN
  5. Compresor de refrigerante
  6. Condensador de refrigerante
  7. Tubos capilares
  1. Filtro / secador
  2. Interruptor de alta presión
  3. Interruptor de baja presión
  4. Interruptor de presión para accionar el ventilador
  5. Indicador de la tendencia del PDP
  6. Admisión y salida del aire comprimido
Datos técnicos TA

Versión estándar

ModeloTA 5 TA 8 TA 11
Flujo volumétrico cfm 20 30 45
Pérdida de presión psi 0,87 1,74 2,32
Consumo de energía eléctrica al 50 % del vol. hp 0,39 0,42 0,42
Consumo de energía eléctrica al 100% del vol. hp 0,42 0,5 0,63
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 130 38 - 130 38 - 130
Peso lb 154 176 187
Dimensiones L x A x H in 24,8 x 19,1 x 30,7 24,8 x 19,1 x 30,7 24,8 x 19,1 x 30,7
Conexión del aire comprimido¾ NPT ¾ NPT ¾ NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico115 V / 1 Ph / 60 Hz 115 V / 1 Ph / 60 Hz 115 V / 1 Ph / 60 Hz
Agente refrigeranteR 513A R 513A R 513A
Masa de agente refrigerante como equivalente en CO2 t 0,18 0,13 0,24
Posible calentamiento global 631 631 631
Masa de agente refrigerante lb 0,64 0,46 0,84

Datos técnicos TB

Versión estándar

ModeloTB 19 TB 26
Flujo volumétrico cfm 74 90
Pérdida de presión psi 2,76 2,9
Consumo de energía eléctrica al 50 % del vol. hp 0,48 0,71
Consumo de energía eléctrica al 100% del vol. hp 0,71 1,07
Presión de trabajo psi 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 130 38 - 130
Peso lb 238 256
Dimensiones L x A x H in 24,4 x 21,3 x 37,9 24,4 x 21,3 x 37,9
Conexión del aire comprimido1 NPT 1 NPT
Conexión del dren de condensados¼ NPT ¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
Agente refrigeranteR 513A R 513A
Masa de agente refrigerante como equivalente en CO2 t 0,35 0,35
Posible calentamiento global 631 631
Masa de agente refrigerante lb 1,23 1,21

Datos técnicos TC

Versión estándar

ModeloTC 31 TC 36 TC 44
Flujo volumétrico cfm 113 138 166
Pérdida de presión psi 2,47 2,61 2,9
Consumo de energía eléctrica al 50 % del vol. hp 1,02 1,1 1,07
Consumo de energía eléctrica al 100% del vol. hp 1,48 1,57 1,84
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 130 38 - 130 38 - 130
Peso lb 342 375 441
Dimensiones L x A x H in 30,1 x 26 x 39,7 30,1 x 26 x 39,7 30,1 x 26 x 39,7
Conexión del aire comprimido1¼ NPT 1¼ NPT 1¼ NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
Agente refrigeranteR 513A R 513A R 513A
Masa de agente refrigerante como equivalente en CO2 t 0,67 0,63 0,69
Posible calentamiento global 631 631 631
Masa de agente refrigerante lb 2,34 2,2 2,43
