Secadores de membrana


Innovadores y compactos para una mayor eficiencia y confiabilidad

El Secador de Membrana Modular de Kaeser (KMM), ideal para sistemas de aire comprimido pequeños y de mediano tamaño, produce puntos de rocío hasta -40 °F (-40°C). Los secadores de la serie KMM no necesitan electricidad o agua de enfriamiento, lo que simplifica su instalación incluso en estaciones ya existentes. Son especialmente eficientes a la hora de alcanzar bajos puntos de rocío cuando se usan en combinación con un secador refrigerativo y se instalan cerca del punto de consumo de aire.

Eficiente y Confiable

El secador serie KMM brinda muchas ventajas que los secadores de membrana convencionales. El concepto "inflow" garantiza en todo momento una eliminación óptima del agua, una gran estabilidad de la presión, una presión diferencial muy reducida y, por tanto, un alto rendimiento de secado. La carcasa de aluminio soldado y con revestimiento de polvo sinterizado brinda durabilidad en ambientes hostiles.  Gracias a su estructura liviana no se requiere soporte adicional y su diseño modular que ahorra espacio se conecta fácilmente a prefiltros y postfiltros. Los secadores de membranas deben protegerse siempre con filtros de calidad, ya que previenen que la suciedad llegue a las fibras sensibles de las membranas.



Detalle de los productos

Estructura de membranas inteligente

Finísimas fibras de membranas

KMM membrane dryer – the finest membrane fibres

Comparadas con las fibras de membrana convencionales, las fibras de los secadores de membrana de Kaeser son mucho más finas, incrementando así su superficie. Esta es la razón por la cual su rendimiento de secado es mejor que el de modelos convencionales. Además, las fibras de las membranas se distinguen por su alta resistencia mecánica.

Concepto de "flujo"

KMM membrane dryer – the “flow” concept

Las fibras huecas de las membranas están confeccionadas de una capa de soporte, altamente porosa, y otra interna de separación que es permeable al agua. La presión diferencial entre el aire comprimido húmedo fuera de la fibra y el aire de purga, casi atmosférico que circula por el centro, hace que las moléculas de agua se permeen al entrar en contacto con la superficie fibrosa. De esta manera, los poros de la capa de soporte conservan su permeabilidad.

Secado eficiente

KMM membrane dryer – efficient drying

La estructura de fibra "helicoidal" en forma de espiral de las fibras de las membranas que rodean el canal interno del secador permite reducir la longitud de la unidad ofreciendo el mismo rendimiento de secado. De esta manera queda disponible una mayor superficie activa de membrana por unidad de espacio. Además, la estructura de fibra "helicoidal" favorece la distribución uniforme de la corriente de aire alrededor de las fibras y facilita el transporte de las moléculas de agua.

Versiones y opciones

KMM con válvula de corte de aire de purga para un mayor ahorro de energía

  • Módulo de membranas KMM con concepto "Flujo" y estructura de fibra "helicoidal"
  • Válvula piloto de solenoide: 230 V, 50 Hz, 240 V, 60 Hz, (abierta cuando está desenergizada)
  • Configurado y pre-ensamblado para su uso inmediato
  • Silenciador de escape incluido

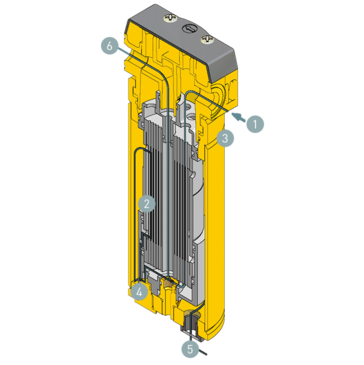

Funcionamiento del módulo del secador de membranas
Function of the membrane dryer module
  1. Entrada del aire comprimido
  2. Módulo de membranas
  3. Carcasa externa
  4. Boquilla de aire de purga
  5. Salida de aire de purga
  6. Salida del aire comprimido

El aire comprimido húmedo penetra en la carcasa. En el módulo de membranas, toca las fibras de las membranas. Una pequeña parte del aire comprimido seco se desvía para utilizarse como aire de purga y pasa por el interior de las membranas de fibras huecas en trayectoria descendente al tiempo que se despresuriza hasta presión atmosférica. Esa despresurización tiene como consecuencia un aumento de volumen, que hace subir también la capacidad del aire para absorber la humedad. La diferencia de contenido de humedad de las dos corrientes contrarias, la de aire de purga y la de aire comprimido a secar, unida al hecho de que las membranas sólo sean permeables al vapor de agua, hace que las moléculas de agua sean lo único que se difunde a través de las fibras de las membranas. El secador cuenta con salidas separadas para el aire comprimido seco y para el aire de purga.
