Compresores de tornillos rotativos grandes desde 100 hasta 700 hp


Precisión para una eficiencia óptima y un mayor flujo

Nuestros compresores de tornillos con inyección de aceite de las series DSD a HSD demuestran lo que valen en la gran industria. Si su producción necesita gran cantidad de aire comprimido y la eficiencia energética y la confiabilidad son importantes para usted, los compresores de tornillos rotativos hasta 700 hp son la solución perfecta.

La serie DSD puede ir equipada con un secador integrado opcional. El secador previene la corrosión en el sistema de tuberías y reduce el riesgo de daños en los productos.
Todos los modelos existen con o sin velocidad variable (SFC).

Las series HSD une dos compresores en una cubierta. Se trata de dos unidades completas, con unidad de compresión, controlador SIGMA CONTROL y sistema de enfriamiento propios. Los grandes flujos que produce hacen esta serie muy adecuada para su uso en la industria del automóvil o en plantas siderúrgicas.

Ventajas

  • Diseño de fácil mantenimiento:
    Todas las unidades están diseñadas de manera que todos los componentes relevantes para reparaciones y mantenimiento sean accesibles directamente desde la parte frontal. Así se ahorra tiempo y se mejora la confiabilidad.
  • Controlador integrado para una mejor eficiencia:
    El controlador localSIGMA CONTROL 2 permite ajustar el desempeño del compresor de forma exacta al consumo de aire comprimido de cada momento. Optimiza la producción de aire comprimido y la coordina con el consumo.
  • Flexibilidad máxima con ahorro de espacio:
    En las series HSD, dos compresores alojados en una cubierta ahorran mucho espacio, ya que ocupan menos que un compresor de potencia equivalente. Además, el equipo puede adaptarse de manera óptima a todo tipo de situaciones, minimizar las fases de marcha en vacío y mejorar la eficiencia.


Nuestros compresores de tornillos rotativos hasta 700 hp en detalle:

Ahorre energía con la recuperación del calor
Recuperación de calor máxima con compresores de tornillo rotativo.

Los compresores de tornillos rotativos transforman el 100 % de la energía que consumen en calor. De esta energía es posible recuperar hasta el 96 % para calefacción o para producir agua caliente. Así se reduce el consumo de energía primaria y se mejora el balance total del gasto energético.

En nuestra página dedicada a la recuperación del calor, puede informarse sobre los campos de aplicación y el potencial de ahorro de estos sistemas.

Operación confiable y eficiente
Controlador para compresores SIGMA CONTROL 2

El controlador del compresor, SIGMA CONTROL 2, coordina la producción de aire comprimido y procura un funcionamiento eficiente y confiable del compresor, al tiempo que garantiza su integración perfecta en sistemas de regulación general.es. Todos los componentes relevantes y estados de operación están sometidos a supervisión y valoración. El usuario cuenta con un gran número de posibilidades para conectar los equipos también a un sistema general de control (SCADA).

La eficiencia energética como prioridad absoluta
Ahorre con Gestión de Costos Cíclicos KAESER

Los gastos derivados de la adquisición de un compresor y de los trabajos de asistencia que requiere representan solo una pequeña parte del total. La mayor parte de los costos se debe al consumo de energía. Como especialistas en sistemas de aire comprimido, le ofrecemos una planificación individual, perfectamente adaptada a sus necesidades, para conseguir una estación de aire comprimido confiable y de bajo consumo. Estaremos a su lado durante todo el tiempo de trabajo de su estación de aire comprimido.

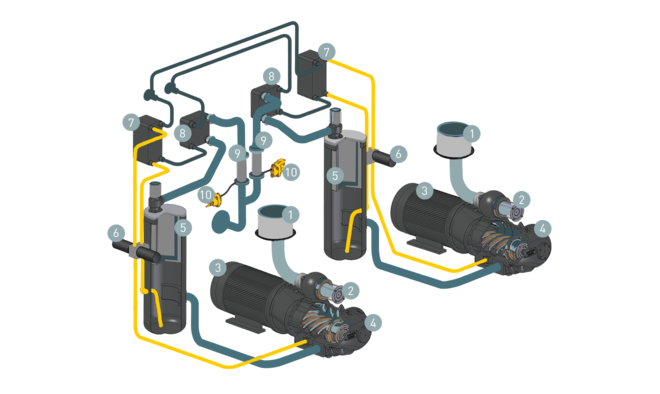

Diagrama de funcionamiento - HSD
Disposición de los componentes de las estaciones de aire comprimido HSD
  1. Filtro de aire
  2. Válvula de admisión
  3. Motor eléctrico
  4. Unidad de compresión de tornillos rotativos
  5. Separador con cartucho
  1. Filtro de fluido
  2. Aceite refrigerante
  3. Postenfriador
  4. Separador centrífugo
  5. Drenaje de condensado ECO-DRAIN

El aire a comprimir pasa por el filtro de admisión (1) y la válvula de admisión (2) hasta la unidad de compresión con PERFIL SIGMA (3). La unidad de compresión (3) es impulsada por un motor eléctrico de alta eficiencia (4). El aceite que se inyecta durante la compresión para enfriar el bloque se vuelve a eliminar del aire en el tanque separador de fluido (5). El aire comprimido pasa por el cartucho separador de aceite de dos etapas (6) y la válvula check de presión mínima (MDRV) (7) para llegar al postenfriador de aire comprimido (8).

Después del enfriamiento, el condensado que se forma se elimina del aire en el separador centrífugo integrado (9) y se evacua al exterior por medio del drenaje de condensado ECO-DRAIN (10). A continuación, el aire comprimido sin condensado sale de la unidad por la conexión de aire comprimido (11). El calor que se genera en la compresión se deriva con el aceite refrigerante por medio de un enfriador con intercambio de calor por agua (12). Después, el aceite refrigerante se limpia en el filtro de fluido ecológico (13). El Control Termoelectrónico (ETM) (14) procura bajas temperaturas de operación. El gabinete eléctrico incluye el controlador local del compresor SIGMA CONTROL 2 y, dependiendo de la versión, el arranque estrella-delta o el convertidor de frecuencia (SFC).

Datos técnicos DSD

Versión estándar

ModeloDSD 125 DSD 150 DSD 175
Presión de trabajo psi 110 125 110 125 175 110 125 175 217
Flujo sistema completo a presión de trabajo acfm 600 595 721 717 568 888 882 695 544
Presión máxima de operación psi 130 125 175 125 175 217
Potencia nominal del motor hp 125 150 175
Dimensiones
L x A x H in 		97 x 68 x 85 97 x 68 x 85 97 x 68 x 85
Conexión del aire comprimido2½ ANSI class 150 2½ ANSI class 150 2½ ANSI class 150
Nivel de la presión sonora dB(A) 71 73 75
Peso lb 6.812 6.834 6.900 7.562 6.989 7.055

Versión T

ModeloDSD 125 T DSD 150 T DSD 175 T
Presión de trabajo psi 110 125 110 125 175 110 125 175 217
Flujo sistema completo a presión de trabajo acfm 600 595 721 717 568 888 882 695 544
Presión máxima de operación psi 130 125 175 125 175 217
Potencia nominal del motor hp 125 150 175
Secador refrigerativoABT 250 ABT 250 ABT 250
Dimensiones
L x A x H in 		108 x 68 x 85 108 x 68 x 85 108 x 68 x 85
Conexión del aire comprimido2½ ANSI class 150 2½ ANSI class 150 2½ ANSI class 150
Nivel de la presión sonora dB(A) 71 73 75
Peso lb 7.408 7.430 7.496 8.157 7.584 7.650

Secador refrigerativo integrado

ModeloABT 250
Consumo de energía3
Punto de rocío °F 37
Agente refrigeranteR-513A
Posible calentamiento global — 631
Volumen del agente refrigerante lb 2,98
Masa de agente refrigerante como equivalente en CO2 t 0,9
Circuito de refrigerante hermético-

Datos técnicos DSD

Versión estándar

ModeloDSD 200 DSD 250
Presión de trabajo psi 125 175 217 125 175 217
Flujo sistema completo a presión de trabajo acfm 882 695 544 1.052 854 678
Presión máxima de operación psi 125 175 217 125 175 217
Potencia nominal del motor hp 200 250
Dimensiones
L x A x H in 		106 x 75 x 84 106 x 75 x 84
Conexión del aire comprimido3 ANSI class 150 3 ANSI class 150
Nivel de la presión sonora dB(A) 75 75
Peso lb 8.735 8.192 8.219 8.858 8.885 8.342

Datos técnicos ESD

Versión estándar

ModeloESD 250 ESD 300
Presión de trabajo psi 125 175 217 125 175 217
Flujo sistema completo a presión de trabajo acfm 1.278 1.041 820 1.571 1.260 1.007
Presión máxima de operación psi 125 175 217 125 175 217
Potencia nominal del motor hp 250 350
Dimensiones
L x A x H in 		117 x 80 x 84 117 x 80 x 84
Conexión del aire comprimido4 ANSI class 150 4 ANSI class 150
Nivel de la presión sonora dB(A) 76 77
Peso lb 10.759 10.053 10.075 11.155 10.891 10.185

Datos técnicos FSD

Versión estándar

ModeloFSD 350 FSD 450
Presión de trabajo psi 125 145 175 125 145 175 217
Flujo sistema completo a presión de trabajo acfm 1.596 1.276 1.264 2.030 1.584 1.567 1.243
Presión máxima de operación psi 125 175 125 175 217
Potencia nominal del motor hp 350 450
Dimensiones
L x A x H in 		138 x 85 x 93 138 x 85 x 93
Conexión del aire comprimido6 ANSI class 150 6 ANSI class 150
Nivel de la presión sonora dB(A) 79 80
Peso lb 13.735 13.448 14.551 13.779 13.492

Datos técnicos HSD

Versión estándar

ModeloHSD 500 HSD 550 HSD 600
Presión de trabajo psi 110 175 110 175 217 110 175 217
Flujo sistema completo a presión de trabajo acfm 2.326 1.885 2.534 2.062 1.654 2.775 2.266 1.830
Presión máxima de operación psi 125 175 125 175 217 125 175 217
Potencia nominal del motor hp 500 550 650
Dimensiones
L x A x H in 		141 x 85 x 93 141 x 85 x 93 141 x 85 x 93
Conexión del aire comprimido6 ANSI class 150 6 ANSI class 150 6 ANSI class 150
Nivel de la presión sonora dB(A) 73 74 74
Peso lb 16.493 15.492 18.082 16.010 16.081 18.594 17.229 16.228

ModeloHSD 650
Presión de trabajo psi 110 175 217
Flujo sistema completo a presión de trabajo acfm 3.015 2.471 2.007
Presión máxima de operación psi 125 175 217
Potencia nominal del motor hp 700
Dimensiones
L x A x H in 		141 x 85 x 93
Conexión del aire comprimido6 ANSI class 150
Nivel de la presión sonora dB(A) 75
Peso lb 19.105 18.448 16.376

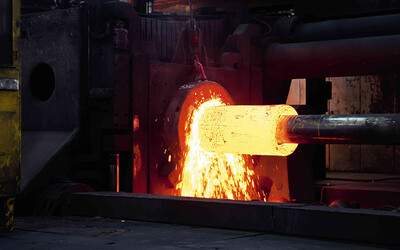

Vallourec
¡Un gran éxito!

Aire comprimido para su seguridad

Los compresores de tornillo rotativo de Kaeser garantizan de manera eficiente y confiable la producción de Vallourec de tuberías de acero de gran tamaño y varias toneladas de peso.

Proyecto de referencia: Vallourec
