Secadores refrigerativos de bajo consumo SECOTEC desde 162 hasta 1130 scfm

Secadores refrigerativos de bajo consumo SECOTEC con impresionante almacenamiento térmico latente

Los reconocidos secadores refrigerativos SECOTEC de KAESER de las series TD, TE y TF (*) destacan por su alta calidad industrial, la estabilidad de su punto de rocío, su alta confiabilidad y por sus bajos costos cíclicos.

El innovador sistema de intercambiador de calor con acumulador de calor latente SECOPACK LS y el controlador SIGMA CONTROL SMART hacen que la nueva generación de estos secadores vuelva a colocarse en la cima de la eficiencia energética, la poca necesidad de espacio y la facilidad de manejo.

  • Su tiempo de operación se alarga gracias a las tuberías de aire comprimido resistentes a la corrosión y al intercambiador de calor de aluminio (condensador y SECOPACK LS)
  • Con módulo de comunicación Modbus TCP equipado de serie para conectarse a la SIGMA NETWORK (opcional para la serie TD)

Sus ventajas

  • Ahorro energético:
    Los secadores refrigerativos de las series TD, TE y TF (*) atraen por su bajo consumo. En operación en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad gracias a la regulación de ahorro energético. El sistema de intercambiador de calor SECOPACK LS reacciona con rapidez y garantiza puntos de rocío estables en todo momento.
  • Operación intuitiva:
    El controlador electrónico SIGMA CONTROL SMART es fácil de manejar e intuitivo. Su memoria de avisos, los contadores de horas de trabajo individuales para cada componente y los contadores de mantenimiento permiten llevar a cabo una supervisión y análisis más eficientes de los datos operativos. Los contactos libres de potencial y el módulo de comunicación Modbus TCP (opcional para las series TD) sirven para conectar el controlador con facilidad a controladores maestros, como el SIGMA AIR MANAGER 4.0.
  • Diseño compactamente optimizado:
    El acumulador del innovador sistema de intercambio de calor SECOPACK LS está lleno de un material de cambio de fase. Su capacidad de acumulación es notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales De esta forma, se consigue una gran estabilidad del punto de rocío ocupando mucho menos espacio gracias a la mayor capacidad de almacenamiento. La optimización de la trayectoria del flujo reduce las pérdidas de presión y contribuye a lograr una mayor eficiencia energética de los secadores SECOTEC.

* Los secadores de esta serie contienen el gas fluorado de efecto invernadero R-513A.



Detalle de los productos

Reducción de los costos de ciclo de vida

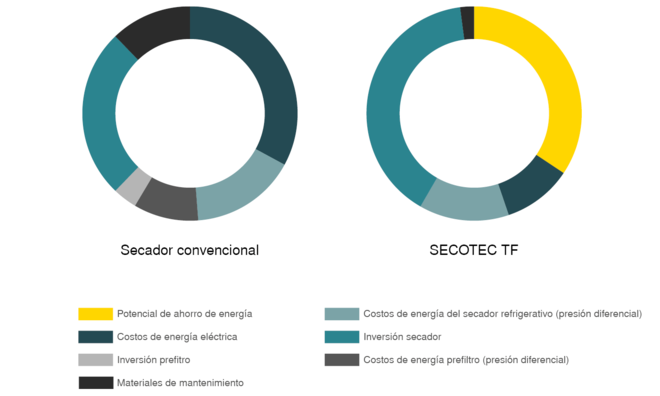

Gestión de Costos Cíclicos Kaeser

La nueva generación de secadores de la serie SECOTEC consume poquísima electricidad gracias a la regulación por parada diferida y a su alta capacidad de acumulación, casi independientemente de la carga que soporten las máquinas.

El frío sobrante no se desperdicia, como pasa en otros sistemas del mercado, sino que se utiliza para enfriar un acumulador térmico. Una vez enfriado, el acumulador suministra frío para el secado del aire comprimido. De este modo no se consume electricidad.

Además, la estructura exige muy poco mantenimiento y asegura un servicio rápido y sencillo.


¿Desea saber más sobre cómo reducir los costos de ciclo de vida del equipo con Kaeser?

SECOTEC – siempre ahorrando energía

La carga que soporta un secador refrigerativo no depende solamente del flujo (superficie gris), sino también del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores refrigerativos funcionan con cargas mayores cuando la temperatura ambiental es más alta (curva amarilla), por ejemplo, en verano.

Con las temperaturas invernales (curva en azul) baja también la carga del secador refrigerativo. Los secadores refrigerativos deben diseñarse para poder operar en carga punta más una reserva suficiente para que sean capaces de responder ante las oscilaciones térmicas y ofrecer puntos de rocío estables.

Los secadores funcionan siempre en un campo de carga del 0 al 100 %, igual que sucede con el flujo y la temperatura. El ajuste del consumo de energía a las necesidades en todo el campo de carga que se consigue gracias al control SECOTEC permite conseguir un gran ahorro.

El efecto del ahorro de energía
Ahorro de energía máximo gracias al control de almacenamiento
Ahorro de energía máximo gracias al control de almacenamiento con secadores refrigerativos SECOTEC

La carga de los secadores refrigerativos varía continuamente entre el 0 y el 100 %. A diferencia de como sucede con las regulaciones convencionales de carga parcial, el control de almacenamiento SECOTEC ajusta el consumo de electricidad con exactitud a todas las etapas de carga.

Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costos de electricidad con una carga media del 40 % en comparación con secadores con control por válvula de paso de gas caliente.

El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las etapas de arranque. El excelente aislamiento del acumulador hace que el consumo de energía sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación

Secado óptimo con operación con mínimo desgaste
El mejor secado gracias al funcionamiento óptimo de los secadores refrigerativos SECOTEC

Los secadores refrigerativos SECOTEC obtienen puntos de rocío estables de hasta 38 °F o 3 °C eficazmente y a plena carga. En carga parcial también se mantiene el punto de rocío mejor que en secadores convencionales gracias al menor margen de oscilación.

Los secadores refrigerativos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de refrigerante y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el desempeño de enfriamiento exigido de un modo más o menos constante.

Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de refrigerante vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las oscilaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.

Los secadores refrigerativos SECOTEC operan con poco desgaste de los materiales gracias a la gran capacidad de su almacenamiento de frío. Una vez que el acumulador de frío está cargado, el compresor refrigerante y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

SECOTEC – Listos para la Industrie 4.0
Mensaje de advertencia en el diagrama de flujo de SIGMA AIR MANAGER 4.0

El módulo de comunicación Modbus TCP permite conectar los secadores refrigerativos SECOTEC a la SIGMA NETWORK (opcional para la serie TD). Todos los parámetros y mensajes operativos esenciales están disponibles en tiempo real.

De ese modo es posible realizar una supervisión completa de toda la estación de aire comprimido y se crea la base para el mantenimiento predictivo.
El resultado: Óptima disponibilidad y gastos mínimos.

Además, el SIGMA AIR MANAGER 4.0 permite tener a la vista todos los parámetros de servicio del secador refrigerativo. Los avisos y alarmas se representan en el diagrama de flujo P&I de la estación por medio de un código de colores. Basta hacer clic sobre el símbolo del secador para visualizar todos los parámetros de servicio importantes y todos los avisos en texto claro.

SECOPACK LS – El módulo eficiente

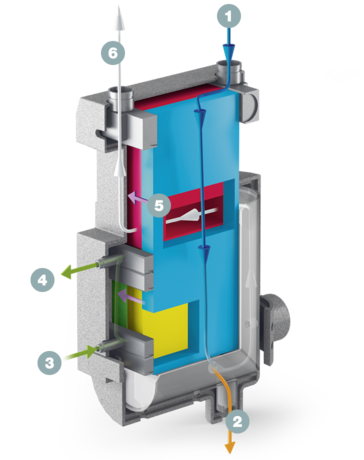

Corte de un intercambiador de calor SECOPACK
  1. Entrada del aire comprimido
  2. Salida de condensado
  3. Admisión del agente refrigerante (frío)
  4. Salida del agente refrigerante (caliente)
  5. Transferencia de calor
  6. Salida del aire comprimido

Los secadores SECOTEC de las series TD, TE y TF están equipados con el innovador sistema de intercambiadores de calor SECOPACK LS. Su acumulador de calor latente está lleno de un material de cambio de fase. El aire comprimido calienta el material hasta que se fluidifica (descarga del acumulador). Al hacerlo, absorbe calor latente. Se trata de una cantidad de calor mayor de la que podría absorber por su capacidad térmica específica normal (sin el cambio de fase). El acumulador de calor latente de estos secadores dispone de una capacidad de acumulación notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales.

El resultado es una alta capacidad de acumulación que permite lograr puntos de rocío estables y una operación con poco desgaste de los materiales, todo ello ocupando un espacio mínimo.

Control innovador con acumulador Plus y cambio de fase
SECOTEC: Control innovador con acumulador Plus y cambio de fase
  1. El compresor suministra agente refrigerante frío para el secado del aire comprimido y para enfriar el acumulador.
  2. El medio acumulador se solidifica a temperatura constante y deriva así una mayor cantidad de calor a través del agente refrigerante.
  3. El agente refrigerante enfría el medio acumulador hasta el punto de desconexión
  4. El compresor se desconecta.
  1. El medio acumulador aporta frío para el secado del aire comprimido al tiempo que se calienta.
  2. El medio acumulador se fluidifica a temperatura constante y absorbe una mayor cantidad de calor del aire comprimido húmedo.
  3. El medio acumulador se calienta hasta el punto de conexión del compresor.
Diseño y funcionamiento

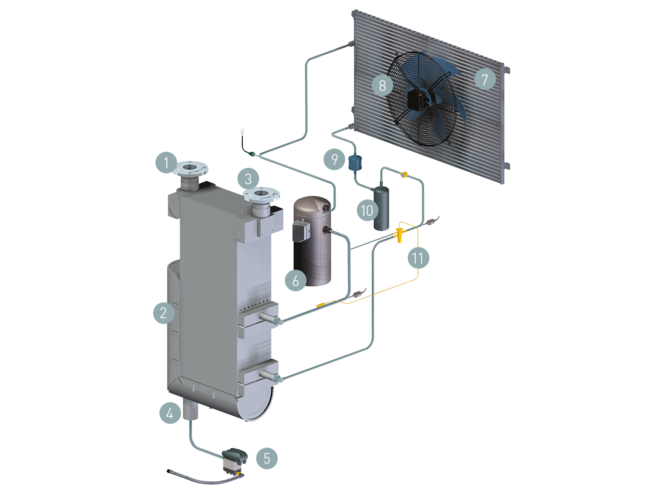

Disposición de los secadores refrigerativos de bajo consumo SECOTEC TF
  1. Entrada del aire comprimido
  2. Sistema de intercambiadores de calor SECOPACK LS
  3. Salida del aire comprimido
  4. Salida de condensado
  5. Dren de condensado ECO-DRAIN
  6. Compresor de refrigerante
  1. Condensador de microcanales
  2. Ventilador
  3. Filtro / secador
  4. Acumulador de frío
  5. Válvula de expansión
Datos técnicos TE

Versión estándar

ModeloTE 102 TE 122 TE 142
Flujo volumétrico cfm 371 410 487
Pérdida de presión psi 1,45 1,74 1,6
Consumo de energía eléctrica al 50 % del vol. hp 1,05 1,11 1,39
Consumo de energía eléctrica al 100% del vol. hp 2,28 2,43 2,79
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 140 38 - 140 38 - 140
Peso lb 505 507 549
Dimensiones
L x A x H in
28 x 38,7 x 63,5 28 x 38,7 x 63,5 28 x 38,7 x 63,5
Conexión del aire comprimido2 NPT 2 NPT 2 NPT
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 0,95 0,98 1,01
Posible calentamiento global 631 631 631
Masa de agente refrigerante lb 3,31 3,42 3,53

Datos técnicos TF

Versión estándar

ModeloTF 174 TF 230 TF 280
Flujo volumétrico cfm 547 742 901
Pérdida de presión psi 1,45 1,6 2,18
Consumo de energía eléctrica al 50 % del vol. hp 1,57 2,12 2,6
Consumo de energía eléctrica al 100% del vol. hp 2,92 4,1 4,96
Presión de trabajo psi 44 - 232 44 - 232 44 - 232
Temperatura ambiente °F 38 - 110 38 - 110 38 - 110
Temperatura en la admisión °F 38 - 140 38 - 140 38 - 140
Peso lb 752 791 849
Dimensiones
L x A x H in
32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7
Conexión del aire comprimido2½ ANSI class 300 3 ANSI class 300 3 ANSI class 300
Conexión del dren de condensados¼ NPT ¼ NPT ¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 3,15 2,86 3,72
Posible calentamiento global 631 631 631
Masa de agente refrigerante lb 4,85 4,41 5,73

ModeloTF 340
Flujo volumétrico cfm 1.130
Pérdida de presión psi 1,89
Consumo de energía eléctrica al 50 % del vol. hp 2,88
Consumo de energía eléctrica al 100% del vol. hp 5,67
Presión de trabajo psi 44 - 232
Temperatura ambiente °F 38 - 110
Temperatura en la admisión °F 38 - 140
Peso lb 915
Dimensiones
L x A x H in
32,9 x 48,4 x 78,7
Conexión del aire comprimido3 ANSI class 300
Conexión del dren de condensados¼ NPT
Suministro eléctrico460 V / 3 Ph / 60 Hz
Agente refrigeranteR-513A
Masa de agente refrigerante como equivalente en CO2 t 3,72
Posible calentamiento global 631
Masa de agente refrigerante lb 5,73
