Compresores de tornillos rotativos medianos desde 25 hasta 125 hp


Compresores de tornillos rotativos eficientes hasta el último detalle

El suministro de aire comprimido con compresores de tornillos rotativos es para nosotros la pieza fundamental de su producción. Nuestras series ASD, BSD y CSD producen aire comprimido de manera confiable para sus procesos con una eficiencia nunca vista.

Estos compresores trabajan perfectamente en equipo y pueden conectarse sin problemas a la técnica de mando ya existente por medio del SIGMA AIR MANAGER 4.0. Y para que usted disponga del aire comprimido que realmente necesita, le ofrecemos nuestros compresores de tornillos rotativos en distintas versiones:

  • Modelo base
  • con secador refrigerativo para una gran calidad del aire comprimido: Modelo T
  • con velocidad variable, para una mayor eficiencia en un campo de regulación más amplio: Modelo SFC
  • con motor síncrono de reluctancia: La mejora del desempeño con respecto a motores asíncronos comparables, sobre todo en las etapas de carga parcial, permite ahorrar grandes cantidades de energía.
  • Como solución completa con secador refrigerativo integrado y accionamiento de velocidad variable: Modelos T SFC
Nuestros expertos lo asesorarán para elegir el modelo que más le convenga.

Ventajas

  • Ahorro energético:
    Las unidades de velocidad fija están equipadas con motores asíncronos de la clase de eficiencia IE4. Equipamos los compresores de tornillos rotativos de velocidad variable con motores de la clase de eficiencia IE5, al tiempo que cumplimos el grado de rendimiento de sistema IES2.
  • Largo tiempo de servicio:
    El Control Termoelectrónico regula dinámicamente la temperatura del fluido en los compresores de las series ASD, BSD y CSD. De esa manera se evita la acumulación de humedad y los daños derivados, y además, se ahorra electricidad.
  • Recuperación de calor:
    Nuestros compresores de tornillos rotativos convierten en energía térmica el 100 % de la electricidad que consumen. El 96 % de toda esa energía queda disponible para aprovecharla con un sistema derecuperación de calor. ¡No lo deje escapar!

CSD – La potencia se traduce en eficiencia

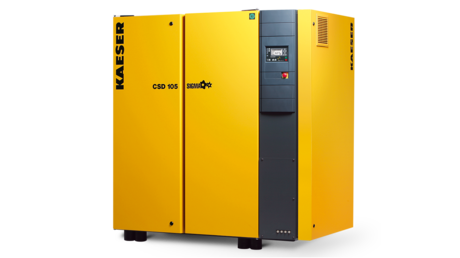

Compresor de tornillo rotativo CSD/CSDX

La nueva generación de compresores de tornillos rotativos con inyección de aceite de la serie CSD de KAESER está diseñada para ofrecer potencia de una manera más precisa y eficiente en cada aplicación. El grupo integrado formado por el motor, engranajes sincronizados y la unidad de compresión permite ajustar la velocidad de la unidad de compresión para conseguir el consumo de energía óptimo en todos los puntos operativos. El Control Termoelectrónico (ETM) instalado y la válvula de nuevo diseño se combinan con un filtro de entrada de mayores dimensiones para mejorar la eficiencia del compresor de tornillos rotativos. El ventilador de velocidad variable supone un ahorro de energía adicional y ayuda a reducir la huella de carbono, ya que solo suministra el aire de enfriamiento que es realmente necesario.

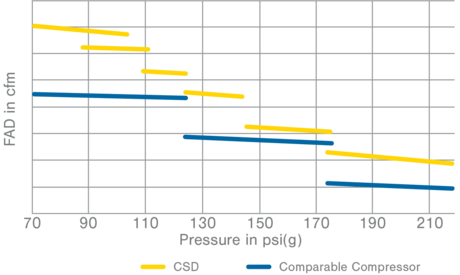

Las nuevas seis variantes de presión de la serie CSD.
Las seis variantes disponibles permiten mejorar significativamente el flujo y, lo que es más importante, permiten una mejor adaptación a la demanda de presión de cada caso.

KAESER apuesta siempre por la mayor eficiencia de sus sistemas de accionamiento para conseguir la máxima eficiencia total. Las unidades de velocidad fija están equipadas con motores asíncronos de la clase de eficiencia máxima posible, la IE4. Las unidades SFC, de velocidad regulable, cuentan con motores de la clase IE5 y alcanzan el grado de rendimiento del sistema IES2, lo cual supone la eficiencia máxima posible acorde a la norma IEC 61800-9.



Nuestros compresores de tornillos rotativos hasta 125 hp en detalle:

Prevención segura del condensado

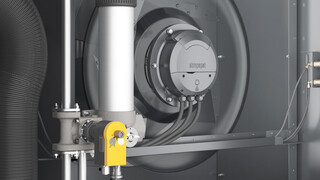

Control termoelectrónico para evitar la formación de condensado.

El Control Termoelectrónico (ETM) permite al controlador del compresor SIGMA CONTROL 2 prevenir la formación de condensado con toda seguridad. Además de eso, en las unidades CSD, el SIGMA CONTROL 2 regula la velocidad del ventilador para adaptar la corriente de aire de enfriamiento a las condiciones de servicio. De ese modo, reduce las revoluciones del ventilador cuando las temperaturas son bajas o en operación en carga parcial, lo cual permite ahorrar energía notablemente.

Operación confiable y eficiente

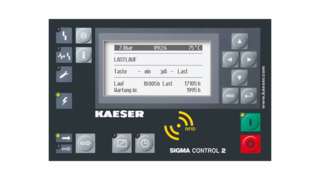

Controlador para compresores SIGMA CONTROL 2

El controlador del compresor, SIGMA CONTROL 2, coordina la producción de aire comprimido y procura un funcionamiento eficiente y confiable del compresor, al tiempo que garantiza su integración perfecta en sistemas de regulación general.es. Todos los componentes relevantes y estados de operación están sometidos a supervisión y valoración. El usuario cuenta con un gran número de posibilidades para conectar los equipos también a un sistema general de control (SCADA).

La eficiencia energética como prioridad absoluta

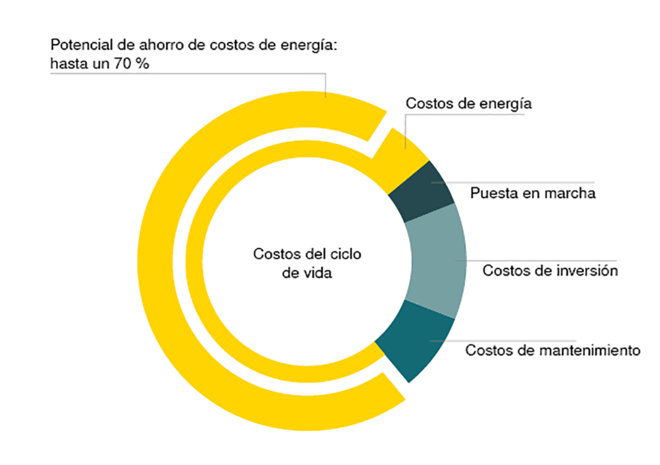

Ahorre con Gestión de Costos Cíclicos KAESER

Los gastos derivados de la adquisición de un compresor y de los trabajos de asistencia que requiere representan solo una pequeña parte del total. La mayor parte de los costos se debe al consumo de energía. Como especialistas en sistemas de aire comprimido, le ofrecemos una planificación individual, perfectamente adaptada a sus necesidades, para conseguir una estación de aire comprimido confiable y de bajo consumo. Estaremos a su lado durante todo el tiempo de trabajo de su estación de aire comprimido.

Alta calidad del aire comprimido con bajo consumo de energía

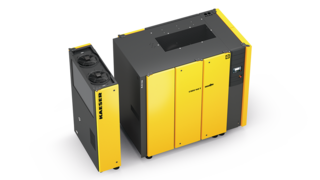

Compresores de tornillos rotativos CSD con secador integrado.

¿Desea evitar la corrosión de tuberías de su red de aire comprimido, las paradas y los daños en productos? Entonces, lo que necesita es un secador integrado en los compresores de tornillos de las series ASD, BSD y CSD.

El compacto y resistente diseño de los secadores permite, además, reducir la cantidad de agente refrigerante que necesitan, y en consecuencia, el CO2 equivalente. Su regulación de ahorro energético solamente permite que funcione cuando en el secador está fluyendo aire comprimido. De esta manera se consigue la calidad exigida para cada aplicación con la máxima eficiencia.

Datos técnicos ASD

Versión estándar

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
ASD 25 125 112 125 25 58 x 35 x 60 1¼ NPT 66 1.345
ASD 30 125 132 125 30 58 x 35 x 60 1¼ NPT 67 1.369
145 111 175
175 110
ASD 40S 125 162 125 40 58 x 35 x 60 1¼ NPT 67 1.574
145 130 175 1.499
175 127
217 106 217
ASD 40 125 191 125 40 58 x 35 x 60 1¼ NPT 69 1.570
145 161 175 1.574
175 159
217 123 217 1.499

Versión T

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Secador refrigerativo Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
ASD 25 T 125 112 125 25 ABT 60 70 x 35 x 60 1¼ NPT 66 1.554
ASD 30 T 125 132 125 30 ABT 60 70 x 35 x 60 1¼ NPT 67 1.579
145 111 175
175 110
ASD 40S T 125 162 125 40 ABT 60 70 x 35 x 60 1¼ NPT 67 1.784
145 130 175 1.709
175 127
217 106 217
ASD 40 T 125 191 125 40 ABT 60 70 x 35 x 60 1¼ NPT 69 1.779
145 161 175 1.784
175 159
217 123 217 1.709

Secador refrigerativo integrado

Modelo Consumo de energía Punto de rocío °F Agente refrigerante Posible calentamiento global — Volumen del agente refrigerante lb Masa de agente refrigerante como equivalente en CO2 t Circuito de refrigerante hermético
ABT 60 1,3 37 R-513A 631 1,65 0,5 -

Datos técnicos BSD

Versión estándar

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
BSD 40 125 193 125 40 63 x 41 x 67 1½ NPT 72 2.072
175 161 175
BSD 50 125 236 125 50 63 x 41 x 67 1½ NPT 72 2.172
175 190 175 2.105
217 157 217
BSD 60 125 288 125 60 63 x 41 x 67 1½ NPT 73 2.238
175 231 175
217 185 217 2.172

Versión T

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Secador refrigerativo Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
BSD 40 T 125 193 125 40 ABT 83 78 x 41 x 67 1½ NPT 72 2.359
175 161 175
BSD 50 T 125 236 125 50 ABT 83 78 x 41 x 67 1½ NPT 72 2.458
175 190 175 2.392
217 157 217
BSD 60 T 125 288 125 60 ABT 83 78 x 41 x 67 1½ NPT 73 2.524
175 231 175
217 185 217 2.458

Secador refrigerativo integrado

Modelo Consumo de energía Punto de rocío °F Agente refrigerante Posible calentamiento global — Volumen del agente refrigerante lb Masa de agente refrigerante como equivalente en CO2 t Circuito de refrigerante hermético
ABT 83 1,5 37 R-513A 631 2,43 0,7 -

Datos técnicos CSD

Versión estándar

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
CSD 90 100 337 100 60 71 x 43 x 75 2 NPT 69 2.954
110 325 110 67
125 300 125
150 271 150
175 255 175
CSD 110 100 404 100 75 71 x 43 x 75 2 NPT 69 3.109
110 392 110
125 376 125
150 332 150 70
175 305 175
217 261 217
CSD 130 100 518 100 100 71 x 43 x 75 2 NPT 74 3.527
110 498 110 72
125 459 125 3.307
150 425 150
175 367 175 71
217 307 217 70

Versión T

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Secador refrigerativo Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
CSD 90 T 100 337 100 60 ABT 105 87 x 43 x 75 2 NPT 69 3.395
110 325 110 67
125 300 125
150 271 150
175 255 175
CSD 110 T 100 404 100 75 ABT 105 87 x 43 x 75 2 NPT 69 3.549
110 392 110
125 376 125
150 332 150 70
175 305 175
217 261 217
CSD 130 T 100 518 100 100 ABT 125 87 x 43 x 75 2 NPT 74 3.968
110 498 110 72
125 459 125 3.748
150 425 150
175 367 175 71
217 307 217 70

Secador refrigerativo integrado

Modelo Consumo de energía Punto de rocío °F Agente refrigerante Posible calentamiento global — Volumen del agente refrigerante lb Masa de agente refrigerante como equivalente en CO2 t Circuito de refrigerante hermético
ABT 105 1,5 37 R-513A 631 3,2 0,9 -
ABT 125 2,1 37 R-513A 631 3,64 1 -

Datos técnicos CSD

Versión estándar

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
CSD 145 100 584 100 100 83 x 50 x 77 2 NPT 72 4.167
110 562 110
125 542 125
150 472 150 73
175 445 175 3.946
CSD 175 100 689 100 125 83 x 50 x 77 2 NPT 76 4.475
110 664 110 74
125 593 125 73
150 567 150
175 508 175
217 447 217 4.255

Versión T

Modelo Presión de trabajo psi Flujo sistema completo a presión de trabajo acfm Presión máxima de operación psi Potencia nominal del motor hp Secador refrigerativo Dimensiones
L x A x H in 		Conexión del aire comprimido Nivel de la presión sonora dB(A) Peso lb
CSD 145 T 100 584 100 100 ABT 165 99 x 50 x 77 2 NPT 72 4.784
110 562 110
125 542 125
150 472 150 73
175 445 175 4.564
CSD 175 T 100 689 100 125 ABT 165 99 x 50 x 77 2 NPT 76 5.093
110 664 110 74
125 593 125 73
150 567 150
175 508 175
217 447 217 4.872

Secador refrigerativo integrado

Modelo Consumo de energía Punto de rocío °F Agente refrigerante Posible calentamiento global — Volumen del agente refrigerante lb Masa de agente refrigerante como equivalente en CO2 t Circuito de refrigerante hermético
ABT 165 2,4 37 R-513A 631 3,31 0,9 -
